Ejemplo 2B. Resolución de circuitos.

 Ejemplo 2B.

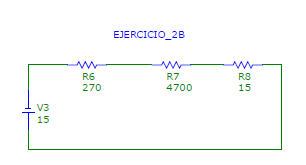

2.B.1. ¿Qué tipo de circuito es el de la figura?

2.B2. Calcula la intensidad total que recorre el circuito y cada una de las caídas de tensión en los distintos elementos.

Resolución del ejemplo.

- En el ejemplo se trata un circuito serie, para el que tenemos que la corriente que recorre el circuito es la misma que recorre todos sus elementos al no existir nudos o bifurcaciones en las que se pueda dividir la corriente.

- Para la segunda parte del ejemplo, e primer lugar vamos a calcular la resistencia total, realizando la suma de cada uno de los valores de las resistencias.

Rt=R1+R2+R3=270+4700+15=4985Ω

una vez obtenemos el valor de la resistencia total del circuito, a través de la Ley de Ohm, calculamos la corriente total del circuito.

It=Vt/Rt=15v/4985Ω=0,003A

con la corriente total y los valores de las resistencias, calculamos la caída de tensión encada una de ellas.

VR1=R1·It=270·0,003=0,81V.

VR2=R2·It=4700·0,003=14,1V.

VR3=R3·It=15·0,003=0,045V.

Como comprobación, la suma de las distintas caídas de tensión deben de sumar la tensión de la fuente:

VRt=0,81+14,1+0,045=14,955V.

Por lo tanto, se puede decir que los datos son correctos.
