Led Parte III.

En esta entrada hemos creado una hoja de excel donde introduciendo distintos valores se irán calculando los otros restantes. En nuestra hoja lo hemos dimensionado para tres leds, y en función de el numero de led que seleccionemos se cambiaran los colores.

Pensando que seria interesante planear la realización de un vídeo explicativo de las distintas funciones y las tonalidades que cogerán las distintas celdas.

Breve explicación de los puntos de nuestra hoja de Excel, explicando todos y cada unos de los puntos.

(1) La tensión viene determinada por la fuente que usemos, por lo tanto, va a ser un valor que en todo momento conoceremos.

(2) En este caso, se nos presentan dos casos, 1) para el caso que nosotros determinamos la resistencia a utilizar, optando por unos valores normalizados. 2) Para este caso, la resistencia será determinada por los valores que tengamos determinados. En este caso, una vez calculada, tendremos que determinar el valor normalizado más cercano.

(3) El valor de la corriente se determinará con los valores de tensión y resistencia.

(4) Este valor será el de la suma de todos los valores correspondientes a las caídas de tensión  en cada uno de los leds montados.

(5) Caída de tensión en la resistencia que variará en función del número de leds que se tengan en la instalación.

(6) En función de los elementos se tendrán una corriente distinta.

(7) En función de los elementos, obtendremos el valor de la resistencia, que posteriormente se buscará el valor normalizado.

(8) Valor de la resistencia normalizado.

(9) Se realiza el cálculo de la potencia disipada en la resistencia.

(10) Numero de leds de nuestra instalación.

(11) Caída de tensión en un led (suponiendo que todos son iguales).

Gracias y hasta una nueva entrada.

Led Parte II. Cálculos

En esta segunda entrega la vamos a dedicar a los cálculos que hemos realizados mediante los distintos experimentos.

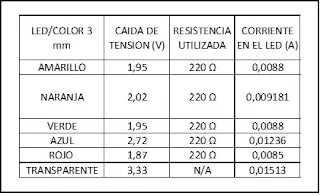

Los leds usados son de 3 mm, para los cuales hemos calculado los distintos parámetros, como tensión, corriente utilizando como resistencia, para minimizar la caída de tensión y paso de corriente en el leds, de 220 Ω.

La tensión que hemos usado para las pruebas, es la que nos facilita la placa de “YwRobot” (mod.545043), la cual dispone de dos tensiones de trabajo, 3.3 V y 5.0 V.

Para el montaje hemos utilizado un protoboard de 800 pines.

Para el cálculo de los valores se ha utilizado la ley de Ohm, que desde mi punto de vista es de las leyes que mas soluciones da a los problemas de carácter eléctrico.

V=R*I

Para el cálculo de la potencia usaremos la siguiente fórmula:

Potencia = V*I

Potencia = I² * R

Gracias por vuestro apoyo.

Un saludo y suscribirse al canal.

Led: la descripción. Parte I.

Led. Parte I.

En esta nueva entrada quiero centrarme en los Led, y mas concretamente en la tecnología. En esta primera entrada haremos un breve repaso y en entradas posteriores realizaremos cálculos con los Led de los que dispongo. El material se trata de una caja en la que se pueden encontrar varios colores con distintos encapsulados.

El elemento de estudio consta de un material semiconductor con dos terminales a través de los cuales se produce luz cuando este se activa mediante el paso de una corriente. El paso de las distintas corrientes en función de los distintos encapsulados lo estudiaremos en otra de las entradas, detallando su punto de ruptura y con algún que otro vídeos que quedará reflejado en nuestro canal de Youtube al cual te puede suscribir y activar las notificaciones para que cuando actualicemos nuestra base de vídeos puedas estar al corriente.

Para los primero pasos utilizaremos Led de 3 mm, de distintos colores y anotando en cada uno de ellos las distintas tolerancias antes de llegar a su tensión de ruptura.

En estas imágenes tenemos una pequeña descripción gráfica de la composición del Led, teniendo que la patilla mas larga representa el ánodo (+) del elemento y la patilla mas corta el cátodo (-).

Hasta aquí esta primera entrega de este tema que abordaremos en distintas de ellas, para intentar abarcar y aclarar todos los puntos es este tipo de elemento.

Un saludo y gracias
