Perno y tuerca. Inventor 2017.

                                         Perno y tuerca con Inventor 2017.



En esta nueva entrada se ha creado en un momento (en un corto espacio de tiempo), los siguientes elementos, un perno con esparrago por ambas caras y una tuerca de cuerpo ancho.

Para ambos casos se empezará de la misma manera, utilizando la función de polígono, le introducimos el numero de lados que queremos que tenga y posteriormente finalizamos el boceto.

Con dicha función realizamos el cuerpo tanto del perno como de la tuerca.
Una vez creado el contorno, con el comando de extruir le damos el espesor que queramos según nuestro diseño.

Para el caso de la tuerca, se ha creado la rosca en el interior, y para el caso del perno se ha creado en su exterior.

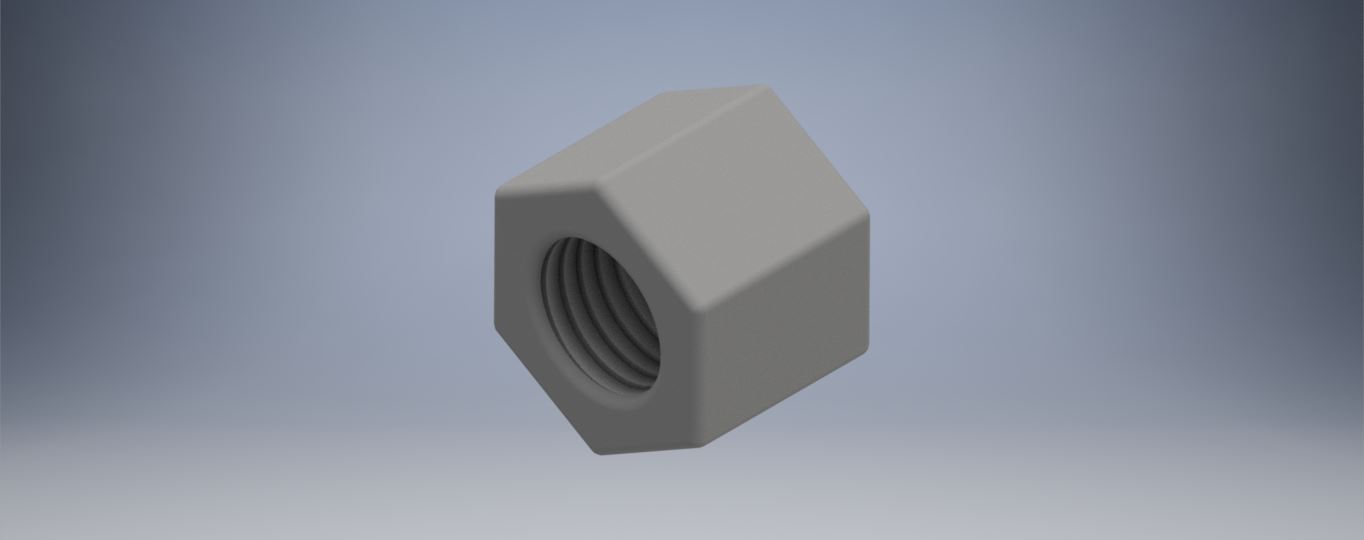

La tuerca queda de la siguiente forma.

En este caso también se han redondeado los bordes de las aristas, para una vista mas uniforme.

Para el caso del perno quedará de la siguiente forma.

En esta entrada, hemos realizado dos elementos de fijación de fácil representación. Se han realizado dos elementos de la vida cotidiana y que, sin muchas de las medidas se han podido representar.

Espero que os guste y un fuerte saludo.


 Podéis suscribirse en nuestro canal:

https://www.youtube.com/channel/UCIO-Y2oPoYABQBR0p6EqwXA


Y podéis suscribirse a nuestro Blog y recibir todas y cada una de nuestras nuevas entradas.

Diseño en Autodesk Inventor 2017. Llanta de automovil.

Diseñando un llanta con Inventor Profesional 2017.

En esta nueva entrada hemos realizado el diseño de un llanta para un vehículo, utilizando un programa de diseño, de la misma familia de Autocad.

En este programa podemos destacar que para el diseño de piezas en 3D es mas intuitivo, ya que mediante la barra de herramienta podemos realizar todos los comandos de los que dispone, y posteriormente marcar y disponer de todas las opciones que nos permite modificar cada uno de sus parámetros.

Al ser de la familia de Autodesk, tiene una filosofía de trabajo similar a Autocad, te permite la opcion de cuando empezamos a dibujar mediante boceto, elegimos, por primera vez, el plano de trabajo donde vamos a empezar la estructura para su posterior diseño.
A continuacion mostramos algunas de las pantallas mas importantes de dicho programa.

En ella se detallan los pasos mas caracteristicos quer se dan para el diseño de nuestro dibujo.

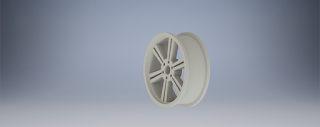

En este caso se ha realizado el diseño de una llanta de un automovil, obteniendo el siguiente resultado.

Se han realizado varias muestras con distintas texturas y distintos colores y quedan implentadas en esta entrada.

En proximas entradas introduciremos el video de la implenmtacion de los parametros segun los comandos utilizados en dicho programa.

Un fuerte abrazo y os espero en mi canal de Youtube y en la siguiente entrada.


https://www.youtube.com/channel/UCIO-Y2oPoYABQBR0p6EqwXA
