Biela

Buenas Amigos,

En esta nueva entrada vamos a realizar la representacion de un elemento del motor, representaremos una biela.
Para ello tomaremos las medidas que tenemos en el siguiente plano.

Para ello lo representaremos en Autocad 2017 version estudiante.
En este dibujo vamos a utilizar los comandos siguinetes:

- Linea: como en todas las piezas (casi todas) siempre necesitamos realizar algun tipo de linea.
- Circulo: en este caso es para la realizacion de la ubicacion tanto del piston como del acople con el cigueñal.

Para la parte de la realizacion de figura en 3D, se usaran los siguientes comandos:

- Extrusion: para realizar el levantamiento de la pieza asi como su espesor.
- Union y diferencia: Con ello realizamos los los huecos en los acoples.

Teniendo en cuenta los comandos anteriores queda la figura como sigue.

Bueno amigos hasta aqui esta nueva entrada.

Un saludo.

Suscribirse____
Canal Youtube: https://www.youtube.com/channel/UCIO-Y2oPoYABQBR0p6EqwXA

 Instagram: @ingenieria.diseno.21

Pieza 1: Colector de escape de motor pequeño (Karting)

Buenas noches Amigos,

En esta entrada hemos fabricado una pieza que se suele usar en los motores de Karting. Dicha pieza esta colocada en el colector de escape y hace de unión entre el cilindro y el escape, a través de ella se puede hacer una perfecta conexion entre ambas piezas.

En el momento del diseño en Autocad, hemos intentado que sea de fácil representación, y para que se pueda llevar a cabo con facilidad.

En la representación están las medidas que hemos tomado para la realización de la pieza.
En esta pieza la parte mas laboriosa que nos podemos encontrar puede ser a la hora de dibujar la forma ovalada que tiene, pero para ello lo que utilizaremos sera la opción de tangente, que nos permitirá la unión entre ambos círculos teniendo el ángulo correspondiente para que solo toque a las circunferencias por un punto en cada uno.

Una vez realizado el boceto o plano inicial, pasaremos a su representacion en 3D, usando las herramientas que dispone Autocad.

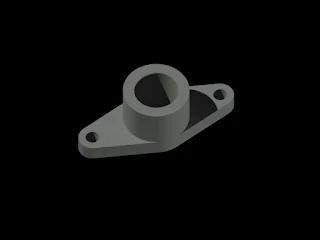

La pieza representada terminar de tener una apariencia como sigue.

Posteriormente se le puede dar la textura y propiedades que se determinen.

Bueno amigos un saludo y hasta la próxima.

Móvil fácil y sencillo

Buenas noches amigos,

Ante todo comentaros y pediros perdón por la tardanza en publicar una nueva entrega, pero con el trabajo y las vacaciones no he podido dedicarle un ratito a diseñar algo para realizar una nueva subida.

En el día de hoy hemos pensado en algo cotidiano, algún elemento que todo el mundo lleva encima y que puede ser de fácil diseño, en este caso presentamos un móvil.

En este caso las medidas han sido inventadas, teniendo en cuenta el contorno exterior y posteriormente realizando el diseño hacia el interior. Se ha destacar que se parte del contorno exterior y posteriormente se equidista una distancia de 5 unidades para realizar lo que se aprecia como borde. Para la pantalla se ha realizado otro equidista con un valor de 1.5 unidades para la simulación de la pantalla.
Para los redondeos de las esquinas se utiliza el comando empalme (posteriormente realizaremos un vídeo sobre este comando que es bastante interesante) con los radios determinados en el plano y con un valor de 2 unidades para las esquinas que se encuentra junto al botón central.

Esta seria la presentacion final, las propiedades son las dadas en este caso pero se pueden dar las que crean convenientes.

Podeis seguirme en mi canal:
https://www.youtube.com/channel/UCIO-Y2oPoYABQBR0p6EqwXA.

Un saludo Amigos.
